d1-twelve-mk3 DAC

产品介绍

Totaldac d1-twelve-mk3 DAC



D1-twelve-mk3 是 d1-twelve 的改进型号,运用了 Totaldac 全新开发的新型R2R 电阻阶梯信号补偿管理以及滤波技术,让R2R 解码器也能享受到类似传统 OTL/OCL 放大器般透明的声音。

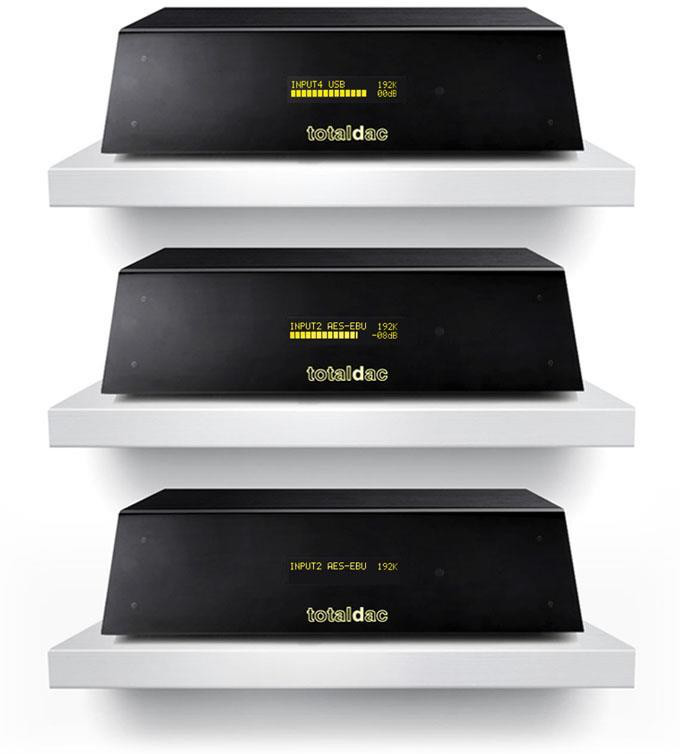

D1-twelve-mk3 由三个机箱组成,分别是一个将数字信号拆分成两个通道并重 整的时钟重整器(reclocker),然后后面接的就是两个单声道 DAC,每个声道 由 6 个 R2R 电阻阶梯阵列组,即立体声一共有12 个电阻阵列共计 600 个 Vishay 电阻器组成,这可能是世界上最多电阻的 R2R 解码器。 得益于多 DAC 并联,可以做到极低的本底噪音和非常低输出阻抗。



D1-twelve-mk3 有两个不同的输出设置可以调整:


一种是直接R2R 电阻阶梯输出,没有经过输出级放大,RCA 和XLR 的最大输出电平均为 1.6v,这个设置下,输出的模拟信号没有经过任何的晶体管或者电子管的放大,亦无反馈电路,这样可以确保声音最直接通透,也是 Totaldac 最推崇的方式。


另外一种是经过全分立元件纯 A 类输出级放大,RCA 和XLR 的最大输出电平分别为 3.2v 和 6.4v,这个设置下,较高的输出电平可以兼容大部分前级和合并功放或者后级。


注:所有的 Totaldac 都可以在出厂前预定串流模块的加装(支持 roon ready)




输入接口:


异步 Xmos USB,支持采样率:44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz,192KHz PCM, DSD(通过 dop 模式)


Optical 光纤,支持采样率:44.1KHz, 48KHz, 88.2KHz, 96KHz,DSD(通过 dop 模式)


Coaxial 同轴 ,支持采样率:44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz,192KHz PCM, DSD(通过 dop 模式)


AES-EBU,支持采样率:44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz,192KHz PCM, DSD(通过 dop 模式)


输出接口:


关闭有源输出级放大时:


RCA 接口最大输出电平为 1.6V

XLR 接口最大输出电平为 1.6vV


打开有源输出级放大时:


RCA 接口最大输出电平为 3.2V

XLR 接口最大输出电平为 6.4V


产品特点:


内嵌订制去抖动先进先出内存(anti-jitter FIFO memory)的高精度时钟


每声道使用 6 组 R2R 电阻阶梯模块共 600 颗精度为 0.01%的VAR Bulk Metal® Vishay 高精度电阻


NOS 非过采样解码


输出级放大端为全分立元件 A 类放大


随机赠送 2 条AES-EBU 缆线用于连接信号重整器至两个单声道解码器


外置电源以降低噪声干扰


功率:45w(带 streamer 49w)


尺寸:


dac 高:110nm 宽:360nm 深:290nm


外置电源 高:65nm 宽:122nm 深:180nm


重量:21kg


1KHz 波形的频谱,极低的本底噪音,几乎到了测试机器的测试极限
