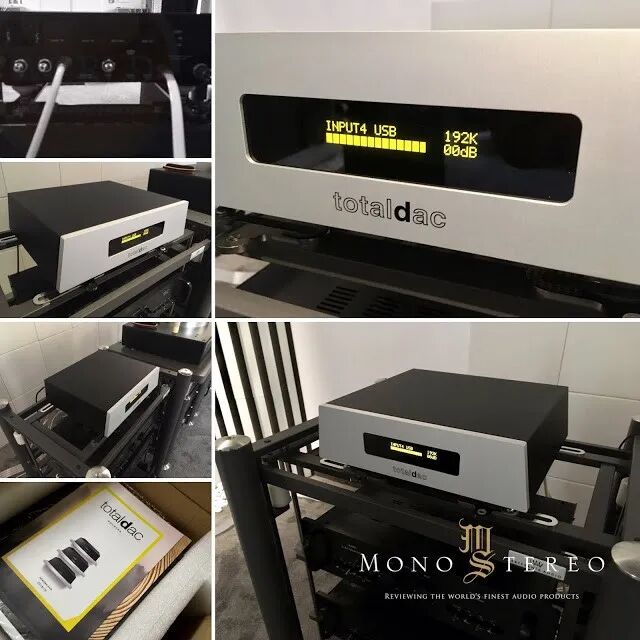

Totaldac d1-direct 是最新的单体 DAC（这和d1-seven一样），d1-direct仅次于Totaldac三件套旗舰产品d1-Twelve-mk2。虽然 d1-seven我已经用了很长的时间，但 Totaldac d1-direct 的出现还是激发了我的好奇心，现在新引入的 d1-direct 是 Totaldac 系列中唯一一款R2R阶梯直接输出的一体式 DAC！
由于我已经测评过 d1-Twelve DAC，并且你们中的许多人都想了解 d1-direct 可以提供的性能水平。紧紧地追随升级的新产品，这个想法是明智的。
我认为要更深入地了解 Totaldac DAC 的整体设计原则，才能更生动地了解是什么让它们使人满足，以及为什么它们可以发出如此非同寻常的天籁之音，这是很重要的。我正在努力满足读者的要求，详细地为你们测评这些产品，尽管技术解释会增加一些阅读内容。我相信你们中的许多人只是想在一个地方获得所有需要的信息，可以一次性地更全面地了解产品及其背后的内容。
关于DAC的组件构成，Vincent是这样介绍的：
我在 DAC 芯片上花了很多研究时间后，我认为pcm1704 是最好的芯片之一，后来我开始聆听由简单的1%电阻器制成的分立式R2R DAC。它的音乐性比 pcm1704 好得多，但仍然缺少一些准确性。基于这点，我开始潜心研究一款能克服这些缺点的DAC。我花了数年时间修改PCB来改进它，最后使用 0.01% VAR Bulk Metal® Foil 电阻器 Vishay Foil Resistors 和 FPGA 来改进。
众所周知，抖动对音质的影响至关紧要。抖动与数字源和系统时钟有关。如今，数字源有时来自于计算机，所以想让DAC能够减少源的抖动。外部时钟是一种常见的解决方案，但这要求数字源设备具有时钟输入接口，这种接入口很少见，特定的更是少之又少。我想制作一个 DAC，它可以在使用计算机时与任何数字源以及任何操作系统、软件一起使用。我能找到的唯一解决方案是极其罕见的解决方案，它仅用于一些基于FPGA的高端设备，那就是使用一个缓冲存储器(FIFO)来存储大约10ms的音频数据，这个音频数据包含了数字源的规律变化和本机振荡器的振动规律。诸如 CS8412 或 CS8416 之类的 SPDIF 接收器已经使用压控振荡器，但输入节奏的指令变化非常快，它们只有 80 纳秒的输入到输出延迟，它们必须快速跟踪数字源，因此会出现部分复制了源抖动的情况。而Vincent的 DAC 有 10 毫秒的输入到输出延迟，这也就意味着我们跟踪数字源的精准率被大大提升。 非过采样DAC以其音乐性而闻名，但它们都有一个问题，频率响应不平坦，高音损耗在20KHz时超过3dB。这种现象称为sinus(x)/x损失。所有具有过采样功能的DAC都会补偿其数字滤波器中的sin(x)/x损耗。在Totaldac上，我不想使用过采样，因为我更喜欢非过采样DAC的声音，但我使用了FIR滤波器来补偿sin(x)/x损失。它是只针对高频的短FIR，因此冲击前的响应很短，不会产生其他的问题。

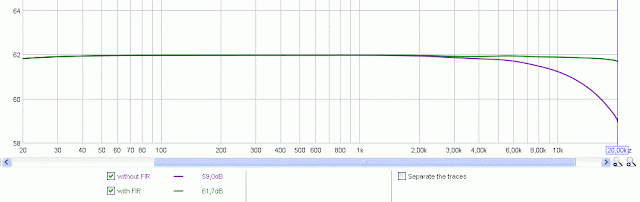

使用和不使用FIR滤波器的48KHz 频率响应如图所示，使用FIR时响应平坦到 20KHz：

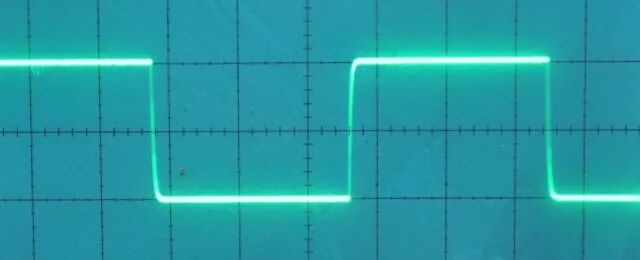

820Hz方波以 44.1KHz 采样，无高音补偿 FIR 滤波器如图所示：
没有产生振荡，是纯NOS DAC模式。水平电平确认了0Hz 低音带宽。

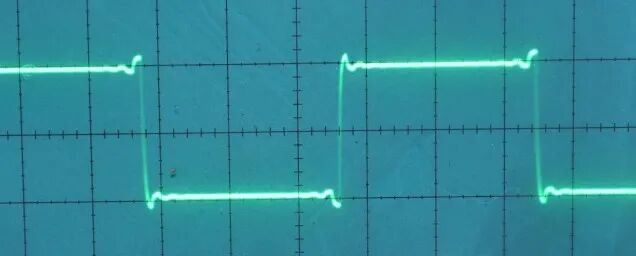

820Hz方波以44.1KHz采样，带高音补偿 FIR 滤波器如图所示：
当FIR滤波器被激活时，一些振荡是可见的，但振荡的幅度和频率比传统DAC上的要小得多。这便解释了DAC拥有自然声音的部分原因。

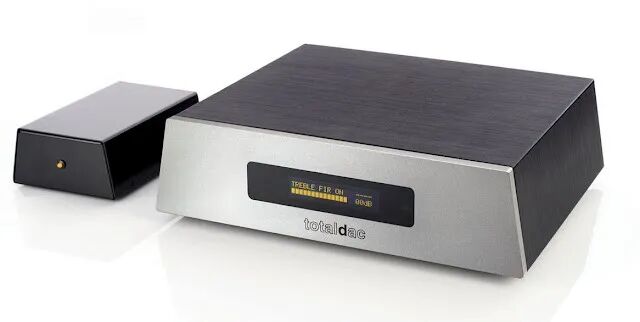

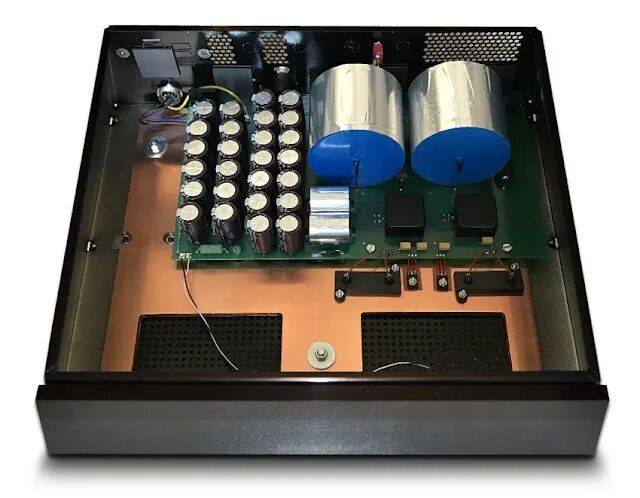

为了获得最佳信噪比，Totaldac的电源位于单独的盒子中，均为外置电源。音频部分的所有稳压器均由分立电路制成，以最大限度地降低底噪。
Vincent 尝试了许多不同的音量控制，包括高端电位器、继电器、Shallco + 步进电机、LDR……尝试过后发现最好的声音来自DAC的FPGA内部进行的数字音量控制，具有69位分辨率。这是不“听”音量控制组件的唯一方法。但这并不意味着有源前级不能再次改善声音，例如，一些客户使用了DAC音量，仍然使用具有固定音量的Shindo前级。
D1-direct 与它的兄弟 d1-seven 从一开始就被设计为 Totaldac 一系列产品中音质最好的一体式 DAC。
如前所述，d1-direct 是 Totaldac 一系列产品中具有R2R阶梯直接输出的一体式 DAC。多亏了新的偏移处理和特殊的滤波技术，它终于可以像 d1-twelve那样直接输出了。

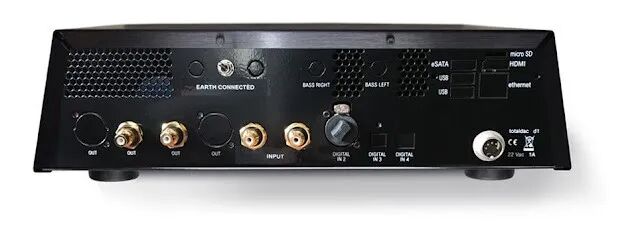

Totaldac d1-direct 提供192KHz asynchronous Xmos USB、光纤、RCA 和 AES-EBU 数字输入，可通过遥控器控制。
D1-direct 支持 44.1KHz、48KHz、88.2KHz、96KHz、176.4KHz 和 192KHz，16到24位格式。DSD（DoP 标准）支持所有类型的输入。

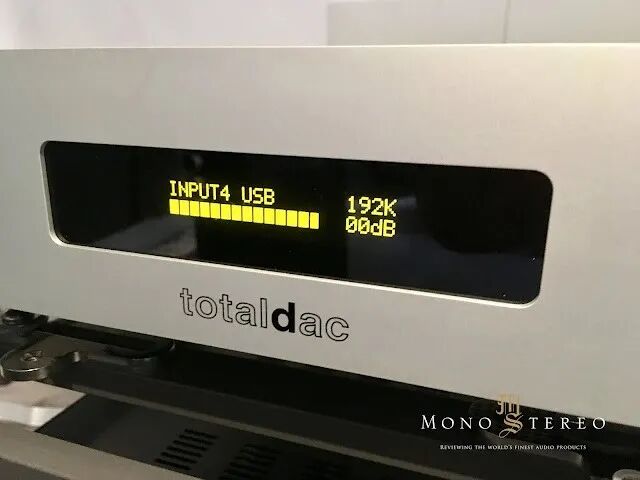

内嵌自行开发抗jetter以及数据先进先出(FIFO)时钟的数字信号处理。重要的是，平衡接口与单端接口都由同样一个1.6vrms的信号输出（译者：即平衡口走的也是单端信号）。遥控的功能包括音量调节，黄色 OLED 屏幕显示即时刻度。音量控制适用于所有输入，相位极性和非过采样 DAC 补偿滤波器均可通过遥控器激活或停用。

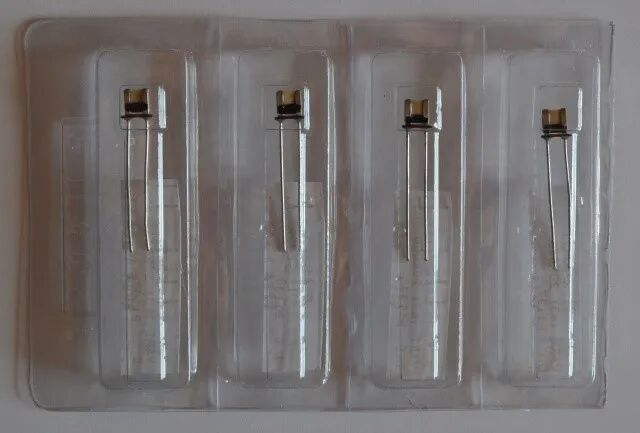

具备专有R2R阶梯技术的d1-direct DAC内置了288个0.01% VAR Bulk Metal® Foil Vishay 箔电阻器。与旗舰 d1-twelve一样，没有主动输出级。由于新的偏移处理和优化的滤波技术，信号输出直接来自 R2R 阶梯。在测评期间，这样的技术实现了毋庸置疑的透明度。这种完整的分辨率具有卓越的品质。
虽然1.6V非平衡输出提供的直接传输音色非常接近d1-twelve的声音，但与 d1-seven兄弟相比，较低的输出电压导致其通用性较差。
Totaldac 建议有兴趣的人联系当地经销商，以便了解您的系统是否应该为这个1.6V数字前端提供足够的增益。
通常的 Totaldac 高品质外置电源都能将系统噪音降至最低，机子外壳由铝制机身和亚克力面板组成，外壳带有大片纯铜止振板，可消除不必要的共振。
最后还有一点必须提到的是，这款 DAC 还可以增加内部服务器、选择串流模块以供网络使用。
我被反复要求写更多关于 DAC 直接驱动功率放大器的特定音频设备。这正成为许多发烧友和音乐爱好者首选的简化组合，但这种组合可能带有缺陷。
在大多数情况下，当涉及到适当的增益匹配时，现实会遇到一些传输上的问题。在没有增益协同作用的情况下，播放出来的是毫无生气、缺乏参与感、动态被抑制的声音表现，这与任何高端音响产品无关，是增益没有完全协同作用导致的。这时，就非常需要像 d1-driver 这样的设备来大展拳脚。
Totaldac d1-driver(放大器驱动器)是Vincent Brient公司最新的智能产品。它被设计用于DAC和功放之间，甚至在前级之前(在DAC之后)。d1-driver的主要思想是追求最低的噪声和最友好的音量控制，从已经建立的具备高性能的Totaldac DAC上远程控制数字音量。
常规的简约时尚的黑色铝身亚克力面板(也可定制银色面板)外壳也增加了一个巨大的抗共振纯铜板，来处理不必要的振动和微共振。
Totaldac d1-driver提供两种增益选项，必须在排序时指定0dB增益(x1因子)或10dB增益(x3因子)。RCA输入输出在立体声版本上是标配选项，当然，你也可以用两台桥接作为单声道版本输出XLR平衡信号。
D1-direct驱动器使用高偏置电流，属于A类电路，确保自然低输出阻抗和低失真。Vincent Brient在信号路径中选择了经过高规格层层筛选的的组件。例如，用于电路的关键组件——Vishay的0.01% VAR Bulk Metal®箔电阻器，还有部分组件也都是专门定制的。
通过分立设计，在没有任何集成电路，配备专用线性电源的情况下，实现了极低的底噪。令人惊讶的是，它与d1-twelve DAC的底噪水平不相上下。
D1-dirver的输入阻抗高达1m欧，它可以被所有前端轻易推动并且拥有低至40欧的输出阻抗，让其可以轻易地推动后端设备，所以d1-driver的使用宽容度非常高，它的设计是为了可以以极低的失真轻易驱动任何高于100欧的设备。在我手头的设备，我发现唯一不兼容的是我定制的The Bespoke Audio Company Ultimate Silver前级(我定制增加了6db增益)。在过去的几个月里，我确实有时间更深入地研究了d1-driver在不同的系统组合中使用不同前级(主动/被动)和DAC的表现。当然，在它与d1-direct DAC合作中，我发现了更为明显的表现，d1-driver有更广泛的吸引力，甚至超越了Totaldac的其他产品。
在各种不同的测试系统中，d1-drive良好的性能水平发挥得十分稳定，无论在哪个系统中，听起来的不稳定影响用微乎甚微来形容都不够贴切。对待D1-driver，我们不应该以任何与它的价格标签有关的方式对它进行评判。它虽然不便宜，但也不是极其昂贵，把它加入到一个适当匹配的系统中可以放大其音色、音质的优点，让整个系统的效果得到升华，我个人建议是可以搭配20000欧元左右的前级。
许多音响发烧友和音乐爱好者常会忽视了正确的增益结构的重要性，错误的增益结构通常是由于DAC输出和功率放大器输入不匹配导致。特别是在这个时代，大多数DAC都提供机载音量控制，他们经常宣传DAC也可以作为前级使用，这使得对这类DAC做一个深入的检视变得很重要，经过检查发现，这样的DAC实际上是通过直接驱动放大器来实现增益的。
你会十分惊讶，这类DAC缺乏了所需的增益。而缺乏的增益和缺乏增益的次数会导致声音的缺失，也就是我们平时所说的失真。
所以，Totaldac d1-driver可以使分工更细致，满足了需要的所有增益，引出真实透彻的声音。
